Un réseau Wi-Fi HaLow performant ne se résume pas au choix d’un point d’accès compatible 802.11ah. Comme toute technologie radio sub-GHz IP native, HaLow impose une réflexion rigoureuse sur la portée, la densité de stations, la charge MAC, la consommation énergétique et l’intégration réseau. Ce guide propose une méthodologie complète pour dimensionner un réseau Wi-Fi HaLow de manière réaliste, stable et évolutive, en tenant compte des contraintes physiques et opérationnelles.
1. Définir précisément les objectifs fonctionnels
La première étape consiste à définir les besoins métier réels. Type de données échangées, fréquence de transmission, latence maximale acceptable, nombre de stations, criticité des flux, nécessité ou non de commandes descendantes en temps quasi réel. Un réseau HaLow dimensionné pour de simples capteurs périodiques sera très différent d’un réseau pilotant des actionneurs.
Cette étape conditionne l’ensemble des choix techniques suivants.

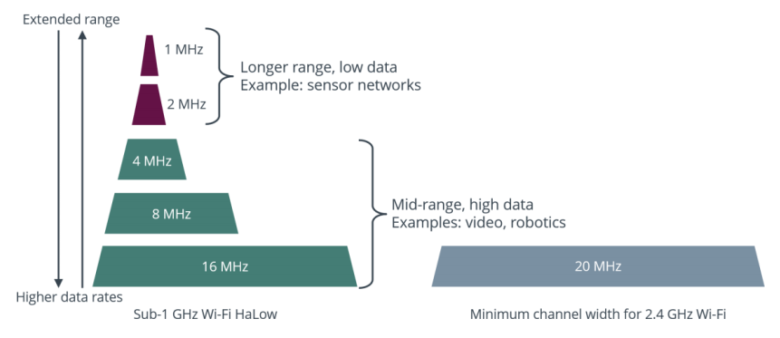

2. Choisir la bande et la largeur de canal
En Europe, HaLow opère typiquement autour de 868 MHz avec des contraintes réglementaires sur la puissance et le duty cycle. Le choix de la largeur de canal est fondamental. Les canaux étroits de 1 ou 2 MHz maximisent la portée et la robustesse mais limitent le débit global. Les canaux plus larges augmentent la capacité mais réduisent la portée et la tolérance au bruit.
Pour la majorité des déploiements IoT, une largeur de canal comprise entre 1 et 4 MHz constitue un compromis optimal.
3. Estimer la portée radio réelle
La portée théorique de HaLow peut dépasser un kilomètre en champ libre, mais le dimensionnement doit se baser sur la portée utile en environnement réel. Obstacles, végétation, bâtiments, structures métalliques et reliefs influencent fortement la propagation.
Une étude de propagation simplifiée permet d’estimer la portée pratique, généralement comprise entre 300 et 600 mètres en environnement semi-ouvert et nettement moins en milieu dense.
4. Dimensionner la couverture et le nombre de points d’accès
Wi-Fi HaLow repose sur une topologie en étoile. Chaque point d’accès constitue un point central de couverture. Il est essentiel d’éviter les zones limites où le signal devient instable.
Le dimensionnement doit inclure une marge de sécurité afin de garantir la fiabilité, la redondance et la capacité d’évolution. Dans les environnements critiques, une couverture partiellement redondante est recommandée pour éviter les points de défaillance uniques.
5. Estimer le nombre de stations par point d’accès
HaLow est conçu pour supporter un grand nombre de stations, potentiellement plusieurs milliers. En pratique, ce chiffre dépend du profil de trafic, de la largeur de canal et de la configuration MAC.
Pour des capteurs à faible fréquence de transmission, plusieurs centaines de stations par point d’accès sont réalistes. Pour des usages plus interactifs, il est prudent de réduire cette densité afin de préserver la latence et la stabilité.
6. Dimensionner la charge MAC et le trafic
La couche MAC 802.11ah introduit des mécanismes comme le Restricted Access Window afin de gérer la densité. Ces mécanismes doivent être configurés en fonction du nombre de stations et de leur comportement.
Un dimensionnement correct vise à éviter les pics de trafic simultanés et à lisser les transmissions dans le temps. Les transmissions périodiques synchronisées sont à proscrire car elles génèrent de la contention inutile.
7. Gestion de la consommation énergétique
Les stations HaLow peuvent atteindre une autonomie de plusieurs années grâce aux mécanismes de sommeil et au Target Wake Time. Toutefois, cette autonomie dépend directement de la fréquence de réveil, de la puissance d’émission et de la qualité du lien radio.
Un lien radio dégradé augmente la consommation car il impose des retransmissions. Il est souvent préférable de densifier la couverture plutôt que de pousser la puissance des stations.
8. Sécurité et authentification
Wi-Fi HaLow utilise les mécanismes de sécurité Wi-Fi, notamment WPA3. Le choix du mode d’authentification influence la complexité du déploiement et la consommation énergétique.
Dans les déploiements IoT, il est recommandé d’utiliser des mécanismes d’authentification adaptés aux objets, avec une gestion centralisée des identités et une rotation maîtrisée des clés.
9. Intégration IP et segmentation réseau
HaLow étant IP natif, l’intégration dans le réseau existant doit être anticipée. Segmentation VLAN, règles de filtrage, gestion IPv6 ou IPv4, supervision et journalisation doivent être définies dès la conception.
Un réseau HaLow mal segmenté peut devenir une porte d’entrée vers des systèmes critiques.
10. Tests terrain et validation
Aucun dimensionnement théorique ne remplace les tests terrain. Il est indispensable de tester la portée, la latence, le taux de perte et la consommation énergétique avec les équipements réels, dans les conditions d’exploitation finales.
Les tests doivent inclure des scénarios dégradés comme la perte d’un point d’accès ou une augmentation temporaire de la charge.
11. Plan de montée en charge et évolutivité
Le réseau doit être conçu pour évoluer. Ajout de stations, augmentation de la fréquence de transmission, nouveaux usages. Le dimensionnement initial doit inclure une réserve de capacité et une stratégie claire d’ajout de points d’accès.
Une architecture trop tendue devient rapidement instable à mesure que le périmètre s’élargit.
12. Bonnes pratiques synthétiques
Un bon dimensionnement Wi-Fi HaLow repose sur une couverture maîtrisée, des canaux étroits, une gestion rigoureuse de la charge MAC, une segmentation réseau claire et des tests terrain systématiques. La promesse de portée et de densité n’est atteignable que si l’ingénierie radio et réseau est traitée avec le même sérieux qu’un réseau IT classique.
Conclusion
Wi-Fi HaLow est une technologie puissante mais exigeante. Son potentiel en matière de portée, de densité et d’intégration IP en fait une brique stratégique pour les réseaux IoT privés à grande échelle. Toutefois, seule une approche méthodique de dimensionnement permet d’en tirer pleinement parti sans compromettre la stabilité, la sécurité et l’autonomie énergétique des objets connectés.
