Dans un projet Smart Building moderne, un schéma d’architecture ne doit pas seulement illustrer des flux mais expliquer clairement les rôles, les frontières et les responsabilités de chaque couche technique. Cette description propose une lecture détaillée d’une architecture Smart Building basée sur Thread, depuis les capteurs terrain jusqu’aux applications de supervision, en mettant en évidence les flux réseau, les points de sécurité et les dépendances fonctionnelles.
1. Vue d’ensemble de l’architecture
L’architecture repose sur une séparation claire en quatre couches. La couche terrain regroupe les objets connectés Thread, la couche réseau locale assure le maillage et le routage IP, la couche d’intégration IP connecte le bâtiment au système d’information, et la couche applicative assure la supervision, l’automatisation et l’exploitation.
Cette séparation est essentielle pour garantir la maintenabilité, la sécurité et l’évolutivité du bâtiment.
2. Couche terrain : équipements Thread
La couche terrain comprend l’ensemble des capteurs et actionneurs Thread déployés dans le bâtiment. On distingue deux types d’équipements. Les end devices, généralement sur batterie, regroupent les capteurs environnementaux, les détecteurs de présence, les boutons et certains actionneurs basse puissance. Les routeurs Thread sont des équipements alimentés en permanence comme les contrôleurs d’éclairage, modules CVC, prises connectées ou automates locaux.
Les end devices ne routent jamais le trafic. Ils communiquent uniquement avec un routeur parent afin de minimiser leur consommation énergétique. Les routeurs forment le maillage Thread et assurent la transmission des paquets IPv6.
3. Maillage Thread et routage IP local
Le réseau Thread constitue un maillage IP natif basé sur IEEE 802.15.4. Chaque routeur Thread participe activement au routage IPv6 et maintient une table de voisinage. Le leader Thread, élu dynamiquement, coordonne certaines fonctions réseau sans représenter un point de défaillance unique.
Les communications entre objets Thread se font localement, sans dépendance au cloud. Les échanges sont chiffrés et authentifiés au niveau réseau. Cette couche assure la résilience du système en cas de défaillance partielle ou de perturbation radio.
4. Border Routers : jonction Thread vers IP du bâtiment
Les Border Routers constituent le point de jonction entre le réseau Thread et le réseau IP du bâtiment. Ils sont connectés au réseau Ethernet ou Wi-Fi et assurent le routage IPv6 sans traduction protocolaire.
Dans une architecture professionnelle, plusieurs Border Routers sont déployés sur différents étages et raccordés à des switches distincts. Cette redondance élimine tout point de défaillance unique et garantit la continuité des communications entre le réseau Thread et les systèmes IP.
5. Réseau IP du bâtiment
Le réseau IP du bâtiment repose sur une infrastructure Ethernet et éventuellement Wi-Fi segmentée. Le trafic IoT Thread est isolé logiquement via des VLAN dédiés et des règles de filtrage strictes. Cette segmentation permet de protéger le système d’information tout en autorisant les flux nécessaires vers les plateformes de supervision.
Les équipements Thread apparaissent comme des nœuds IPv6 standards, ce qui facilite leur intégration dans les outils IT existants.

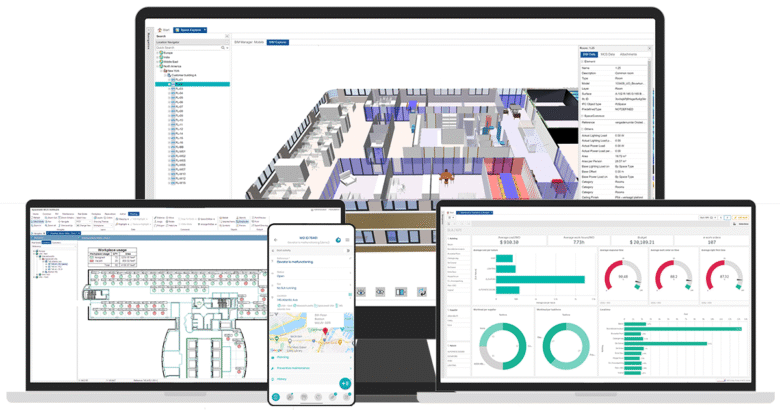

6. Couche applicative et supervision
La couche applicative regroupe les plateformes de GTB, les serveurs d’automatisation et les outils de supervision. Ces systèmes communiquent avec les équipements Thread soit directement via IPv6, soit via une couche applicative standardisée comme Matter.
Cette couche assure la visualisation des données, l’orchestration des scénarios, la gestion des alarmes et l’exploitation énergétique du bâtiment. Le fonctionnement de base reste local, même en cas d’indisponibilité de services cloud externes.
7. Flux de communication typiques
Les flux montants partent des capteurs Thread vers la plateforme de supervision via le maillage Thread, les Border Routers et le réseau IP. Les flux descendants permettent l’envoi de commandes vers les actionneurs, par exemple pour l’éclairage ou le CVC. Les échanges sont majoritairement événementiels afin de limiter la charge réseau et la consommation énergétique.
Les flux de gestion incluent le provisioning, la supervision réseau et les mises à jour logicielles, qui doivent être planifiés afin de ne pas perturber le fonctionnement normal du bâtiment.
8. Sécurité et contrôle des accès
La sécurité est assurée à plusieurs niveaux. Le réseau Thread chiffre et authentifie les communications radio. Le réseau IP applique des politiques de segmentation et de filtrage. La couche applicative contrôle les droits d’accès aux fonctions du bâtiment.
Cette défense en profondeur est indispensable pour un Smart Building professionnel exposé à des contraintes réglementaires et à des exigences de cybersécurité élevées.
9. Lecture du schéma en exploitation
En exploitation, le schéma d’architecture permet d’identifier rapidement l’origine d’un problème. Une perte de communication locale renvoie vers la couche Thread. Un problème d’intégration concerne la couche IP ou les Border Routers. Un dysfonctionnement fonctionnel relève de la couche applicative.
Cette lisibilité est un avantage majeur par rapport aux architectures IoT monolithiques ou propriétaires.
Conclusion
Une architecture Smart Building basée sur Thread repose sur une séparation claire des couches, un maillage IP résilient et une intégration native avec les réseaux IT. Le schéma n’est pas qu’un outil de conception mais un support essentiel pour l’exploitation, la sécurité et l’évolution du bâtiment. En traitant Thread comme une véritable infrastructure réseau, il est possible de construire des systèmes intelligents robustes, interopérables et pérennes.
